    1. Ouvrez le fichier 03 Postes de travail.dwg.

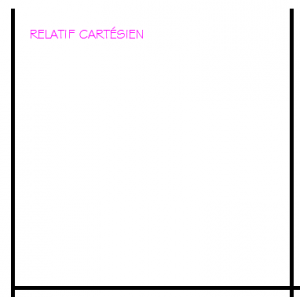

    2. Activez la commande Zoom, option Tout, et Zoom, option Fenêtre, pour agrandir le dessin RELATIF CARTÉSIEN.
    3. Désactivez tous les boutons de la barre de statut au bas de l'écran.

03 D 03.png

Entrez une commande :

    1. Activez la commande 03 B 03.pngLigne.
03 B 03.png Ligne

Spécifiez le premier point :

    1. Inscrivez 48,106 et appuyez sur Entrée pour commencer le premier segment.

Spécifiez le point suivant [ou annUler] :

    1. Utilisez les coordonnées relatives cartésiennes pour compléter les segments de ligne. Cette fois, vous êtes trop loin du zéro absolu (0,0) pour entrer les coordonnées du prochain point. Par contre, vous connaissez la distance et la direction du segment à tracer. Inscrivez @28,0 et appuyez sur Entrée. AutoCAD parcourt 28" en X et 0" en Y relativement à votre point de départ du segment et il y place le point suivant.
Le système de coordonnées relatif cartésien
déplier

Spécifiez le point suivant [ou annUler] :

    1. Vous n'avez rien à faire pour commencer le prochain segment. Il débute automatiquement au dernier point. Pour le compléter, inscrivez @0,48 et appuyez sur Entrée. AutoCAD parcourt 0" en X puis 48" en Y, vers le haut. Une ligne verticale de 48" de longueur apparait.


Spécifiez le point suivant [Clore/annUler]:

    1. Inscrivez @-24,24 et appuyez sur Entrée pour compléter le troisième segment. AutoCAD parcourt 24" vers la gauche, puis 24" vers le haut depuis le point de départ du segment pour placer le deuxième point. Une ligne oblique de longueur inconnue apparait. Vous savez qu'il y a 24" de distance en X et 24" de distance en Y, mais vous ne pouvez pas connaitre la distance en ligne droite sans réaliser quelques calculs plus complexes.

03 D 12.png

Spécifiez le point suivant [Clore/annUler] :

    1. Inscrivez @-48,0 et appuyez sur Entrée pour compléter le quatrième segment. Une ligne horizontale de 48" de longueur apparait. Depuis le point de départ de ce quatrième segment, AutoCAD parcourt 48" vers la gauche et y place le point d'arrivée.

Spécifiez le point suivant [Clore/annUler] :

    1. Inscrivez @0,-28 et appuyez sur Entrée pour compléter le cinquième segment. Une ligne verticale de 28" de longueur apparait. Depuis le point de départ de ce cinquième segment, AutoCAD parcourt 28" vers le bas et y place le point d'arrivée.

Spécifiez le point suivant [Clore/annUler] :

    1. Inscrivez @38,0 et appuyez sur Entrée pour compléter le sixième segment. Une ligne horizontale de 38" de longueur apparait.


Spécifiez le point suivant [Clore/annUler] :

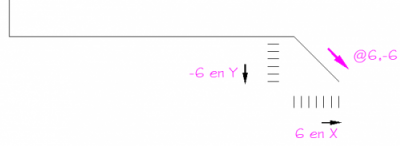

    1. Inscrivez @6,-6 et appuyez sur Entrée pour compléter le septième segment. AutoCAD parcourt 6" vers la droite, puis 6" vers le bas depuis le point de départ du segment pour placer le deuxième point du segment. Une ligne oblique de longueur inconnue apparait. Vous savez qu'il y a 6" de distance en X et 6" de distance en Y, mais vous ne pouvez pas connaitre la distance en ligne droite sans réaliser quelques calculs plus complexes.

03 D 16.png

Spécifiez le point suivant [Clore/annUler] :

    1. Inscrivez C et appuyez sur Entrée pour compléter le contour du meuble. Cette lettre active l'option Clore. Le huitième segment se termine alors sur le point de départ du premier segment de la séquence en cours.

03 D 18.png

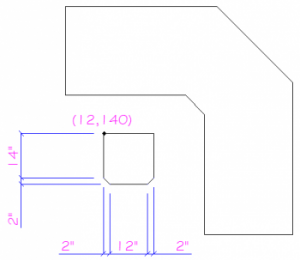

    1. Ajoutez une chaise. Voici les coordonnées du point de départ ainsi que les dimensions nécessaires pour amorcer cet objet.

03 D 20.png

    1. Complétez la chaise en ajoutant sept autres segments. Le point de départ du premier segment sera spécifié à l'aide des coordonnées absolues cartésiennes alors que tous les autres points le seront à l'aide des coordonnées relatives cartésiennes.

03 D 22.png

    1. Vous devriez obtenir ceci.

03 D 24.png

  1. Si vous désirez refaire ce tutoriel, fermez le fichier sans l'enregistrer. Sinon, enregistrez-le dans le lecteur et le dossier que vous devez utiliser et nommez-le XXXX_03 Postes de travail.dwg. XXXX représente les quatre premiers caractères de votre code permanent.
